Станки для продольно-поперечной резки и раскроя металла относятся к группе технологического оборудования для малого и среднего бизнеса. Компактные размеры, простота устройства и высокий уровень автономности позволяют обрабатывать листы и рулоны тонкого металла для последующего использования в производстве.

Особенности конструкции и принцип работы станка

Станок для продольно-поперечного раскроя тонколистового металла может отличаться от аналогов некоторыми особенностями устройства. Принципиально этот вид оборудования имеет единую конструктивную и функциональную основу:

рамная станина с рабочим раскройным столом позволяет разместить лист или полосу металла и подать ее на направляющие;

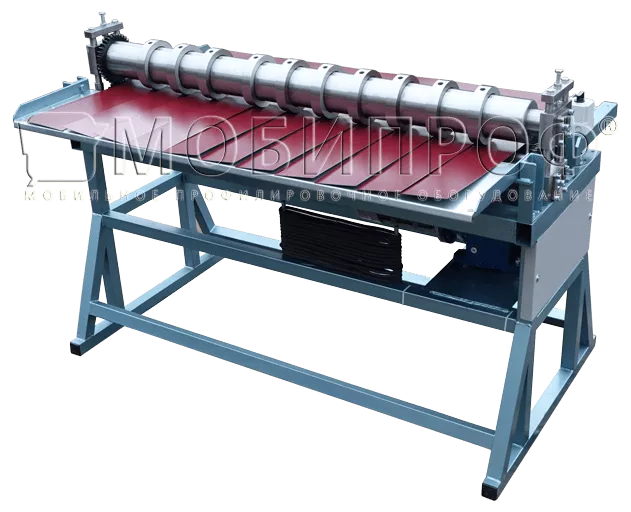

вал с дисковыми ножами разрезает лист или полосу металла на полосы в зависимости от количества ножей;
направляющие не позволяют листу смещаться относительно оси реза;
привод редуктора обеспечивает передачу крутящего момента на вал с ножами.

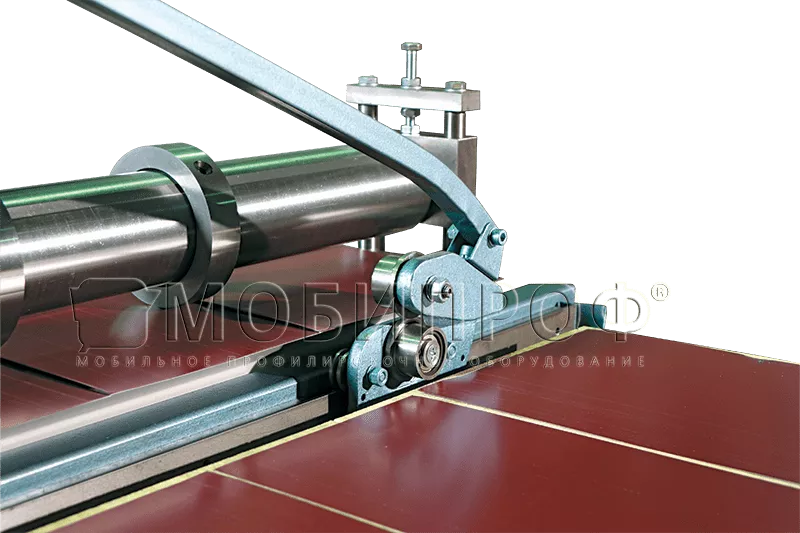

По принципу работы такой станок представляет механические дисковые ножницы. Конструкция с рамной станиной обеспечивает устойчивость и возможность перемещения станка в зависимости от требований процесса.

Разновидности конструктивных и функциональных решений

Станки для раскроя и резки тонколистового металла могут иметь существенные различия в возможностях и реализации основной функции. Основные признаки отличий:

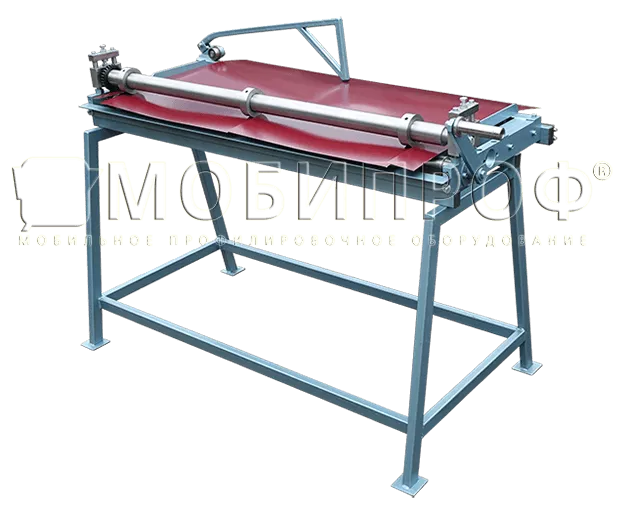

по виду привода — ручной и электромеханический;
по формату вала с ножами — меняется количество ножей и расстояние между ними, от этого зависит количество штрипсов на выходе;

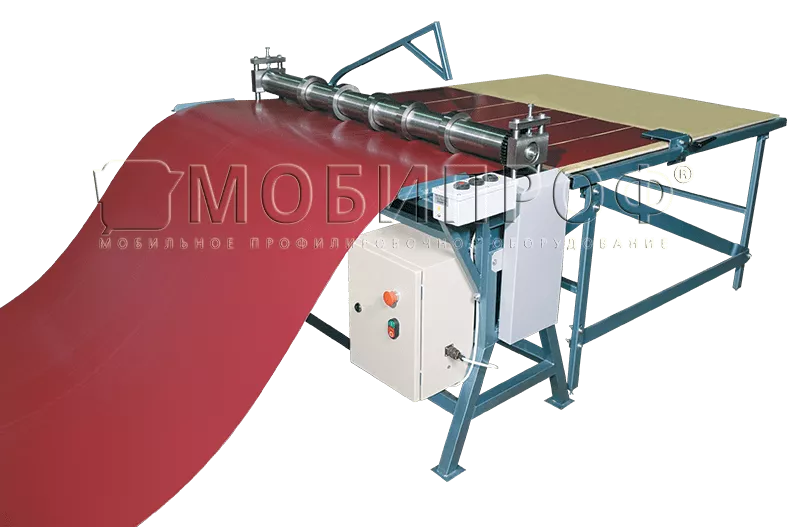

по принципу управления — станок с электромеханическим приводом может управляться размещенной в шкафу автоматикой с элементами программирования и остановкой резки по длине листа.

При автоматизированном управлении становится возможным объединение станка с одну производственную линию с разматывателем рулонов.
